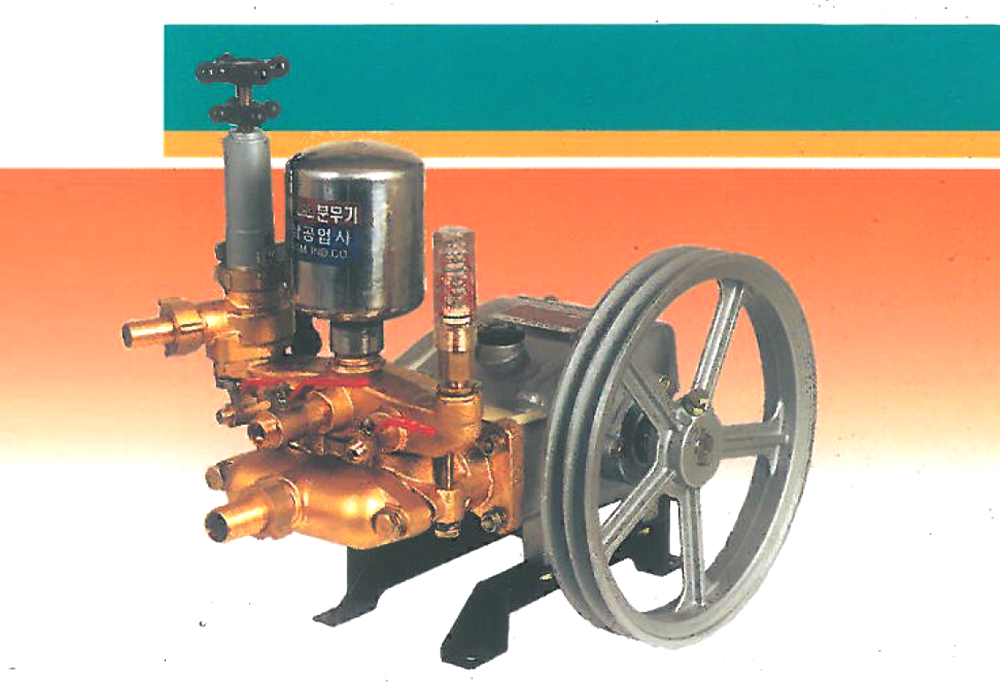

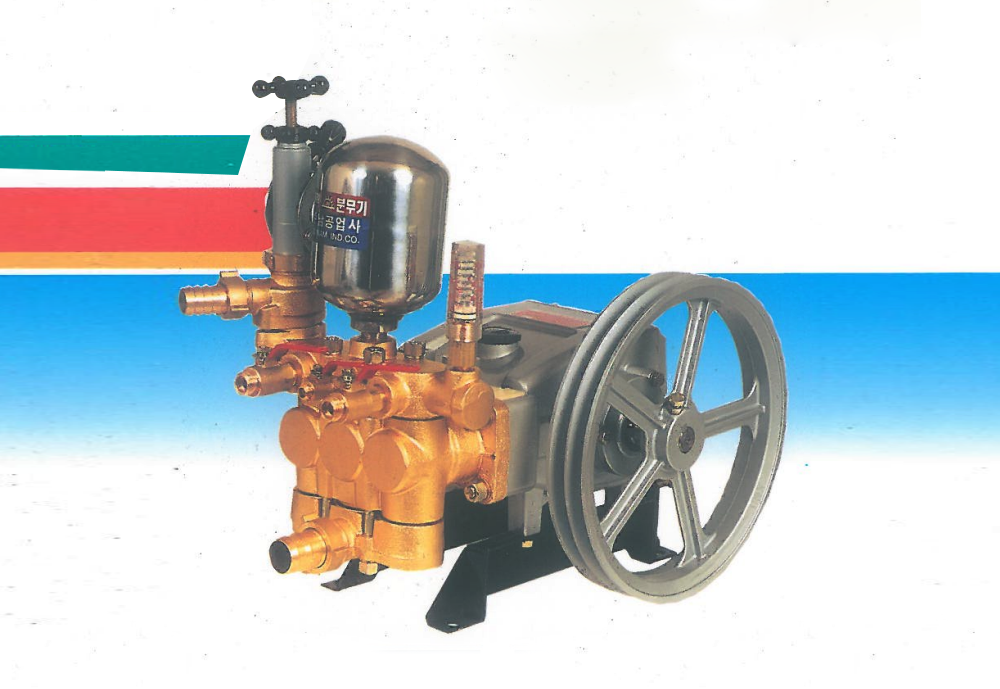

02MODEL

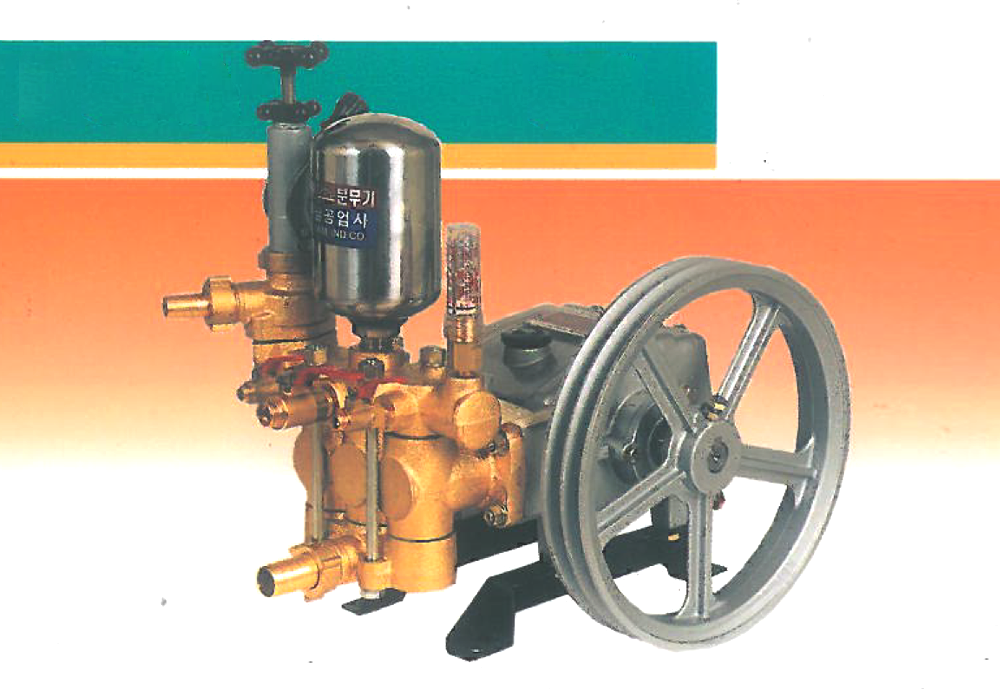

• JN-100A



  		Unit (단위)	Type (형식)
  Plunger bore X Stroke(플린저직경 X 행정)		∅ X mm	38 X 38
  Revolution(회전수)	Normal(상용)	r.p.m	720
  	Max(최대)		1,200
  Suction Capacity(흡수량)	Normal(상용)	ℓ / min	99
  	Max(최대)		155
  Pressure(입력)	Normal(상용)	kg / cm2	35
  	Max(최대)		60

  	Unit (단위)	Type (형식)
  Requared Power(소요마력)	HP	5 ~ 7
  Dimension (L X W X H) 치수 (길이 X 폭 X 높이)	mm	410 X 360 X 440
  Dry Weight(중량)	kg	30
  Size of V-pulley(V-풀리직경)	mm	350 ~ 400
  ※ 펌프방식 : 횡형 3련 플런저식

• JN-70A



  		Unit (단위)	Type (형식)
  Plunger bore X Stroke(플린저직경 X 행정)		∅ X mm	32 X 32
  Revolution(회전수)	Normal(상용)	r.p.m	750
  	Max(최대)		1,200
  Suction Capacity(흡수량)	Normal(상용)	ℓ / min	61
  	Max(최대)		98
  Pressure(입력)	Normal(상용)	kg / cm2	25
  	Max(최대)		35

  	Unit (단위)	Type (형식)
  Requared Power(소요마력)	HP	3 ~ 5
  Dimension (L X W X H) 치수 (길이 X 폭 X 높이)	mm	370 X 310 X 410
  Dry Weight(중량)	kg	22
  Size of V-pulley(V-풀리직경)	mm	250 ~ 350
  ※ 펌프방식 : 횡형 3련 플런저식

• JN-250A



  		Unit (단위)	Type (형식)
  Plunger bore X Stroke(플린저직경 X 행정)		∅ X mm	44 X 38
  Revolution(회전수)	Normal(상용)	r.p.m	600
  	Max(최대)		700
  Suction Capacity(흡수량)	Normal(상용)	ℓ / min	242
  	Max(최대)		268
  Pressure(입력)	Normal(상용)	kg / cm2	7
  	Max(최대)		10

  	Unit (단위)	Type (형식)
  Requared Power(소요마력)	HP	3 ~ 5
  Dimension (L X W X H) 치수 (길이 X 폭 X 높이)	mm	480 X 360 X 420
  Dry Weight(중량)	kg	30
  Size of V-pulley(V-풀리직경)	mm	300
  ※ 펌프방식 : 횡형 3련 플런저식
